Slidedrain Model 1

Slidedrain Model 1 er et Ø75 mm boligsluk i klassen K3, designet i henhold til NS-EN 1253-1.

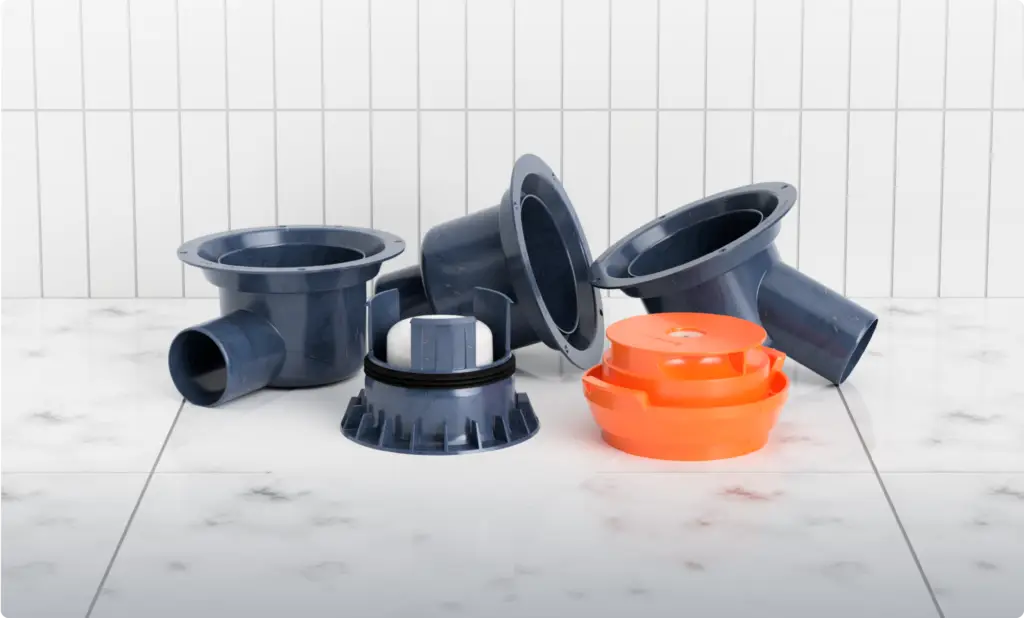

Sluket består av to separate deler – en slukpotte og en slukoverdel – og har et eget monteringsverktøy for å forenkle installasjonen.
Last ned ressurser.
Model 1 er produktsertifisert til norske byggeforskrifter. Alle delene er laget av resirkulert plast, og er produsert i Hønefoss.
Har du behov for dokumentasjon eller underlag til prosjektering? Last ned FDV, BIM-modeller i ulike format, EPD eller produktsertifikatet til Slidedrain Model 1.
Bare trykk på nedlastningsknappene.

Slukpotter
NRF 3411004, 3411005, 3411006
Slukpotta har Ø75 mm utløp, og kommer i tre versjoner; side-, skrått-, og bunnutløp. Flensen på slukpotta har en ytre diameter på Ø215 mm, slik at den passer med hullfresene som eksisterer på markedet.
Høyde: | 120 mm |
Diameter flens: | Ø215 mm |
Diameter potte: | Ø182 mm |
Diameter utløp: | Ø75 mm |
Materiale | Resirkulert PP |
Slukoverdel med påstøpt mansjett
NRF 3411003
Slukoverdelen er høydejusterbar og kommer med en påstøpt slukmansjett. Medfølgende overdelen er også en vannlås med 50 mm dybde og 1,0 l/s kapasitet. Slukoverdelen har snap-låser som fester seg til slukpotta når den skyves ned – uansett høyde innenfor 0-40 mm gulvstøp.
Høydejustering: | 0 - 40 mm |
Diameter flens: | Ø176 mm |
Slukmansjett: | 350 x 350 x 0,7 mm |
Materiale | Resirkulert PP + TPE |
Gjenbrukbart Monteringsverktøy
NRF 3411001
Monteringsverktøyet er gjenbrukbart og fungerer som en forskaling når du støper gulvet. Det består av en kjerne med vater og måleskala, og en høydejusterbar ytre forskalingsring.
Høydejustering: | 0 - 40 mm |
Diameter kjerne: | Ø144 mm |
Diameter forskalingsring: | Ø178 mm |
Materiale | Resirkulert PP |
Ofte stilte spørsmål.
Nei, det slipper du. Slukmansjettene kommer ferdig påstøpt og tilkuttet slukoverdelen. Alt du behøver å gjøre er å smøre godkjent membran vått i vått - i henhold til membranleverandøren sine instrukser.
Det har vi foreløpig ikke noe fasitsvar på. Monteringsverktøyet er designet for å være robust og tåle forhold som kan oppstå på byggeplass. Dersom du skyller Monteringsverktøyet og fjerner smuss etter bruk, så skal det være i lang tid.
Nei, ikke foreløpig. Slukoverdelen med påstøpt mansjett er spesielt designet med tanke på gulvkonstruksjoner med flisgulv. Vi kommer derimot til å undersøke hvordan vi kan lage et produkt som lar deg benytte Model 1 på vinylgulv også.
Du er nødt til å ha alle tre produktene for en optimal installasjon av Slidedrain Model 1. Monteringsverktøyet er derimot gjenbrukbart, så du behøver ikke å kjøpe dette nytt for hvert sluk du skal legge. Selve gulvsluket er avhengig av både Slukpotta og Slukoverdelen.
Du kan benytte vanlige sirkulære og rektangulære slukrister med ramme til flisbelagt gulv.
Det viktigste er å sørge for at det er mulig å få ut vannlåsen, som har en diameter på Ø126 mm.
Slidedrain Model 1 sin Slukoverdel har en påstøpt mansjett, som er testet i henhold til EN1253-1. Dermed kan den benyttes med alle påstrykningsmembraner som er godkjente etter norske byggtekniske forskrifter.
Se liste her: https://www.sintefcertification.no/Contents/Index/29
Dessverre har vi ikke laget en vannlås med luktsperre enda. Foreløpig har vi kun en klassisk "pungvannlås".
Dersom det er et sluk på vaskerommet eller på hytta, som sjeldent brukes, så kan vi inntil videre anbefale det gamle trikset med å helle litt nøytral matolje i vannlåsen.
