Installasjonsveiledning

Slik monterer du slukrenne

Slidedrain Slukrenner installeres ovenfor membranen og passer med alle sirkulære gulvsluk. Rennen kan justeres 50 mm i bredden og 105 mm i lengden over vannlåsen, så rørleggeren slipper å treffe millimeterpresist. Velg variant med flislagt tile insert eller med rist.

Nedlastbare ressurser

Monteringsanvisning (PDF)Teknisk Godkjenning Miljødeklarasjon (EPD)BIM-modeller (IFC/RFA/SAT)

Posisjonering av gulvsluk og slukrenne

Slukrennen kan justeres opptil 50 mm i bredden og 105 mm i lengden over et tradisjonelt sirkulært gulvsluk med Ø130 mm vannlås. Det gir stor frihet i plasseringen uten at rørleggeren må treffe millimeterpresist.

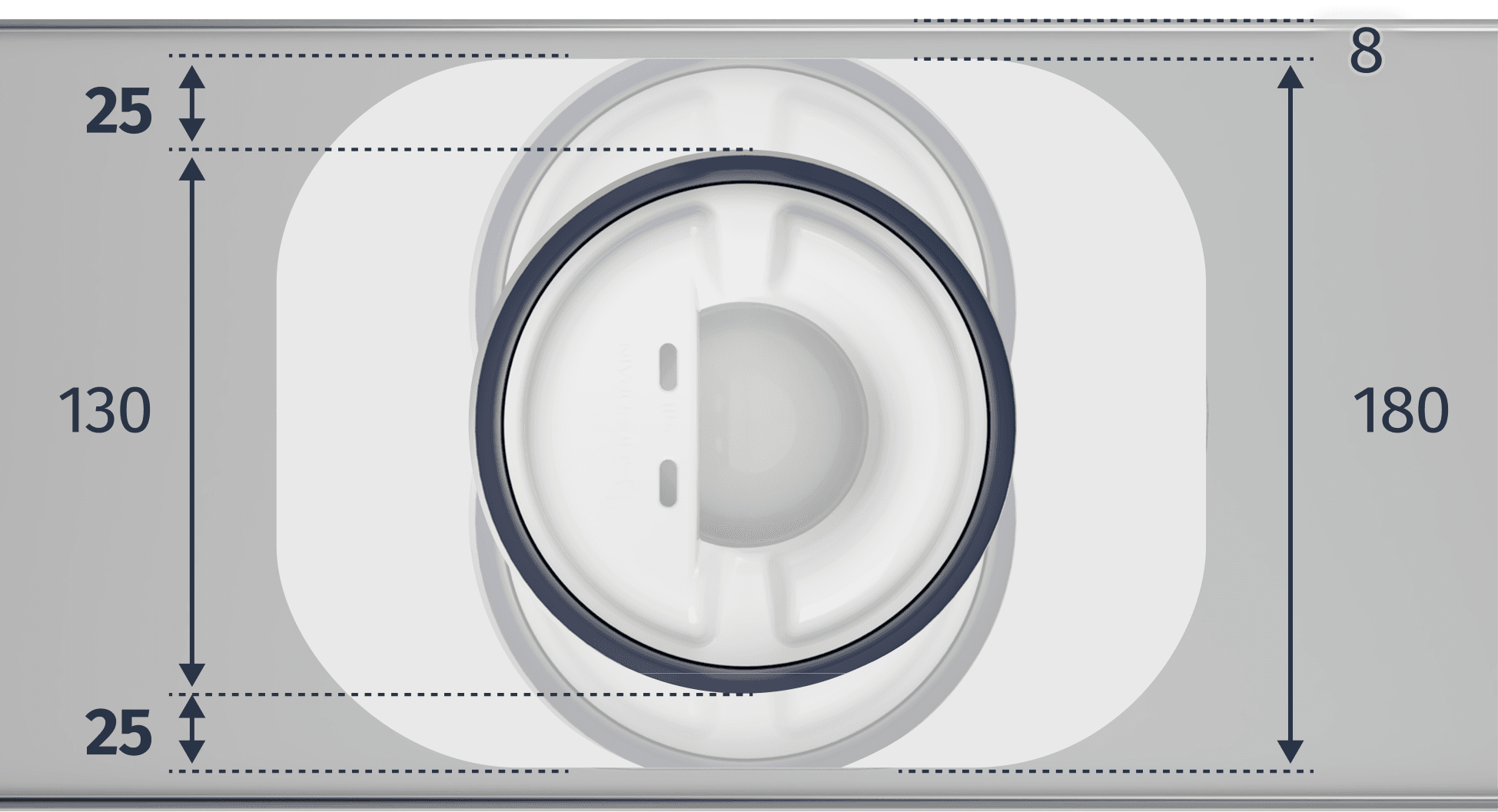

Vannlås-sentrering — vertikal justering 130 mm med 25 mm slingringsrom topp og bunn

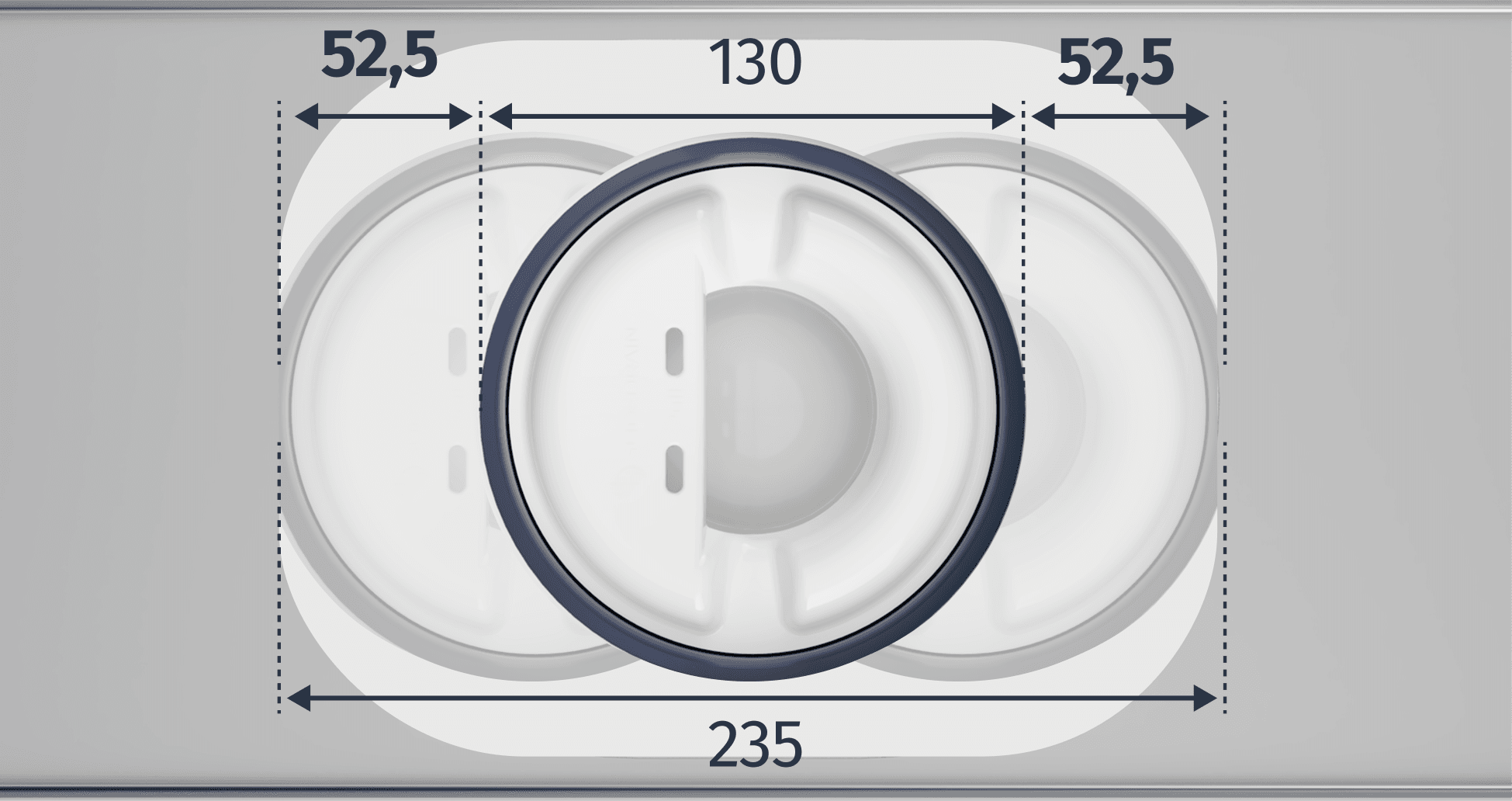

Vannlås-sentrering — horisontal justering 130 mm med 52,5 mm slingringsrom på hver side

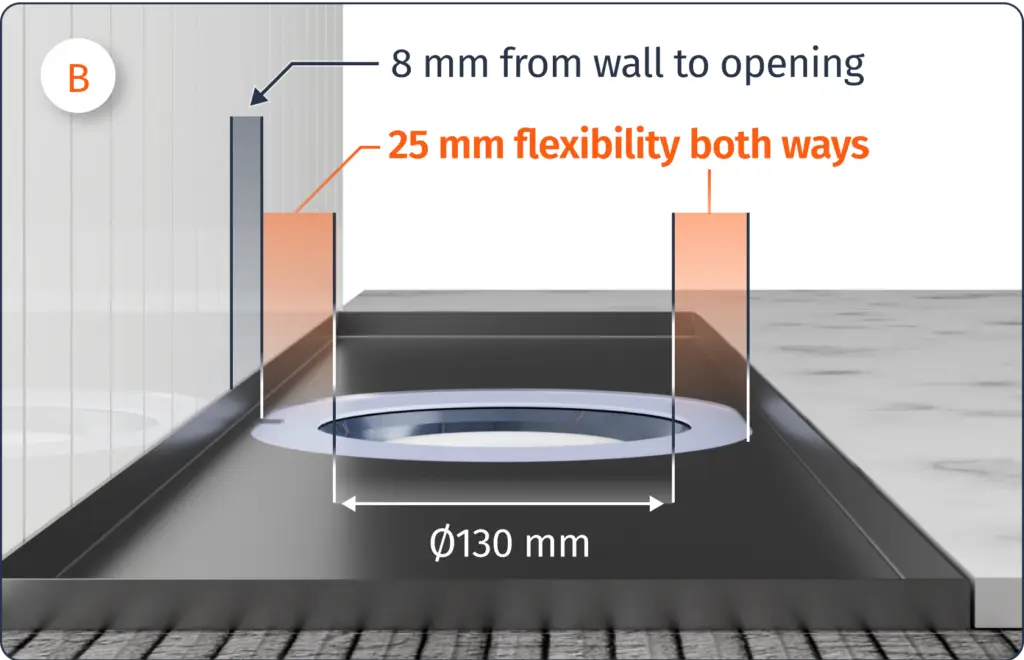

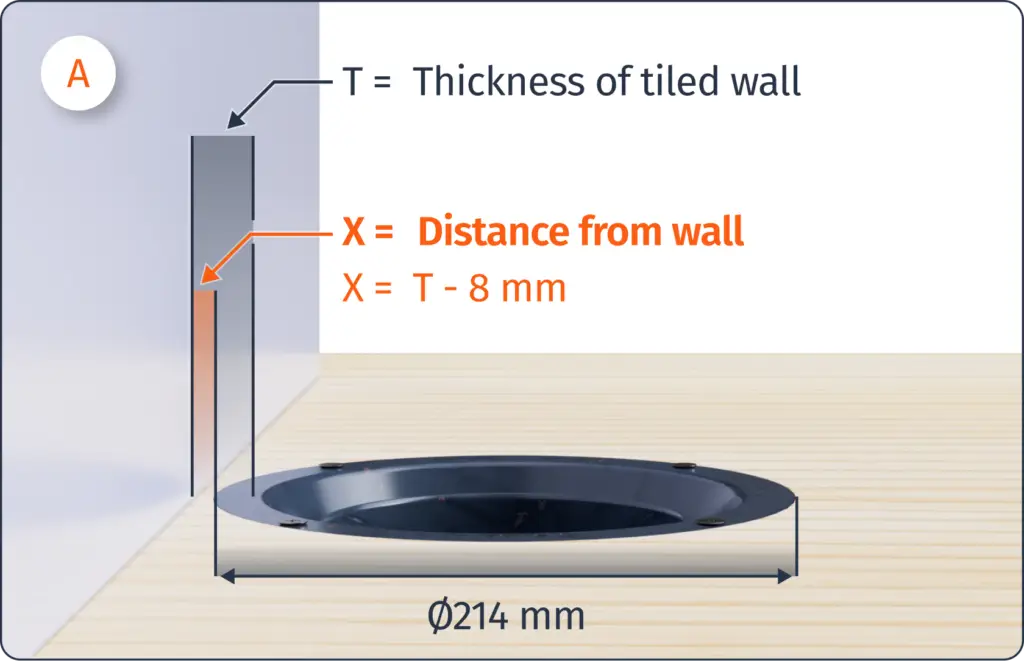

Veggnær plassering av gulvsluket

Ved veggnær installasjon plasseres slukpotten med avstand X = T − 8 mm fra veggen uten fliser, der T er veggtykkelsen. Dette sentrerer slukrennen over vannlåsen og gir 25 mm justeringsmulighet.

Slukrenne med Tile Insert

Tile insert-varianten flislegges av flislegger og blir nærmest usynlig i gulvet.

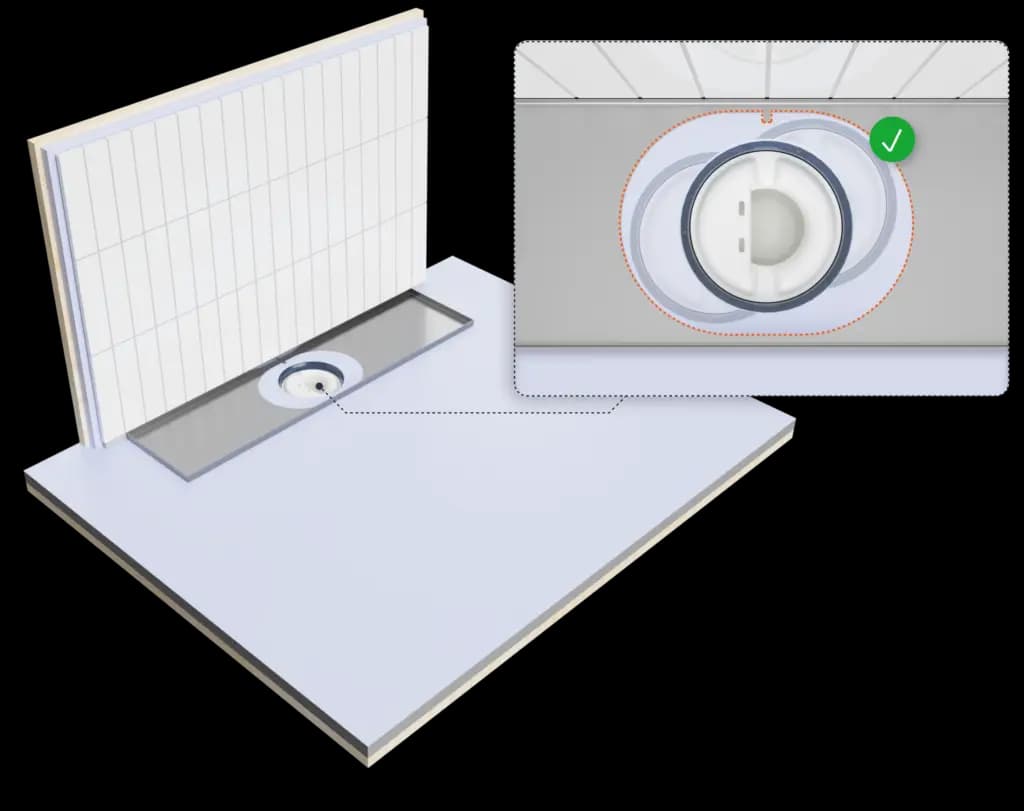

Plasser slukrennen

Plasser rennen over gulvsluket slik at du kan planlegge flisleggingen av gulvet. Kontroller at vannlåsen kan frigjøres. Ved vegg-nær installasjon, plasser rennen etter flislegging av vegg.

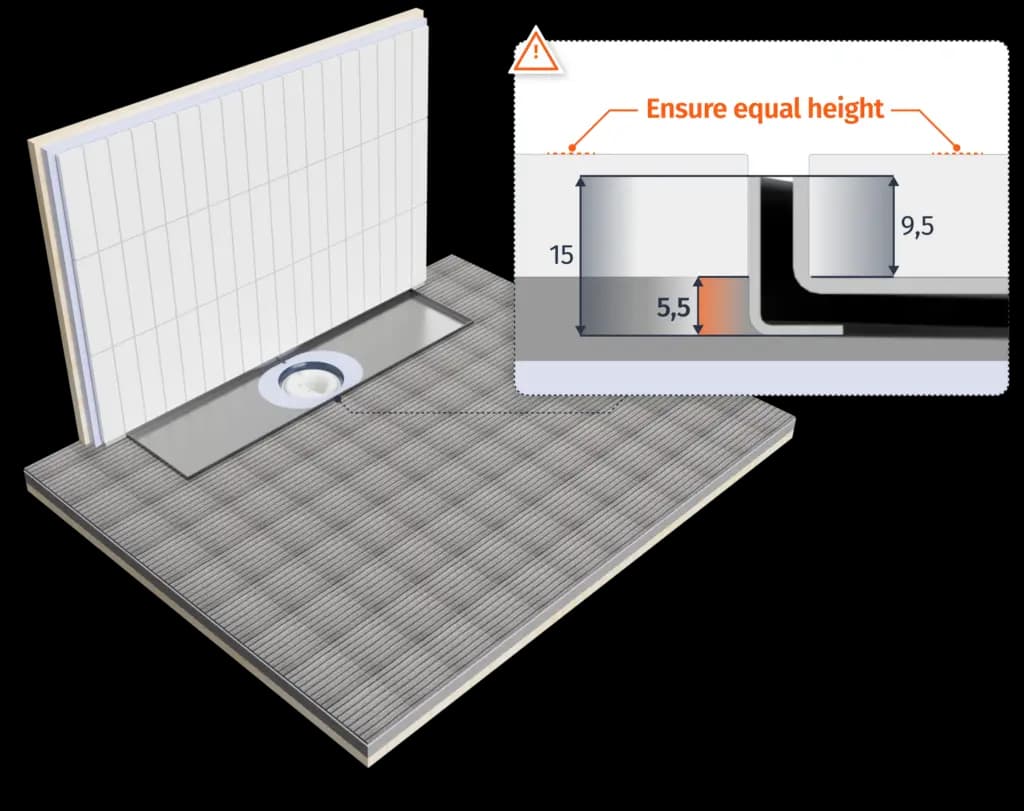

Påfør flislim og fest rennen

Påfør flislim og fest rennen i ønsket plassering. For å få samme høyde på ferdig flislagt gulv og tile insert, må flislimet på utsiden av rennen bygge 5,5 mm mer enn flislimet under rennen.

Ved flistykkelser under 9,5 mm må du påføre ekstra flislim på utsiden av rennen.

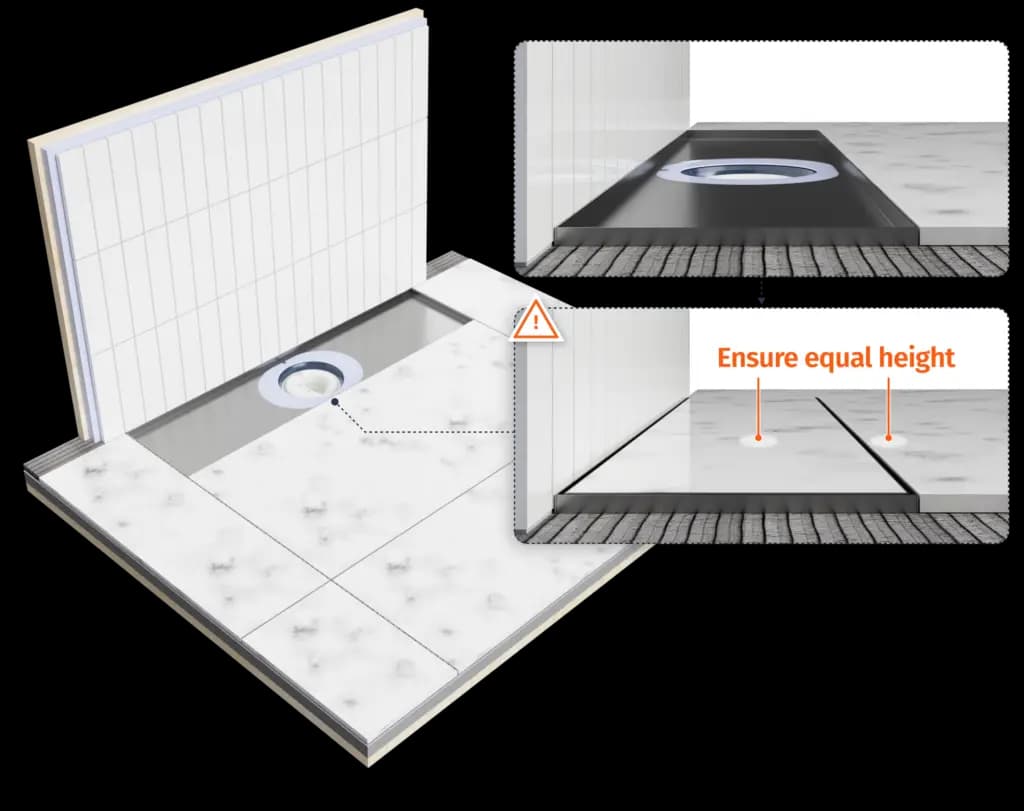

Legg gulvflisene rundt rennen

Legg gulvflisene rundt rennen. Sørg for at flisene legges i en høyde som vil være lik som høyden til din flislagte tile insert.

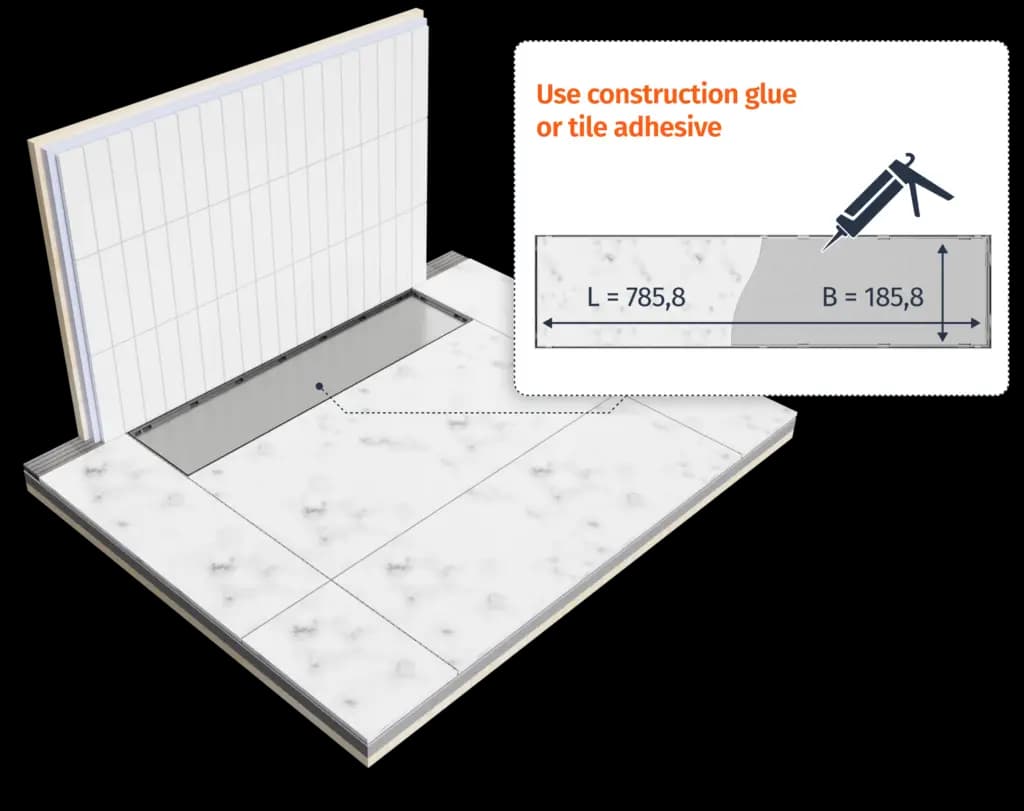

Tilskjær og lim flis til tile inserten

Kutt flis tilpasset målene til tile inserten (785,8 × 185,8 mm). Bruk vannbestandig monteringslim eller flislim ved festing av flis.

Ved flistykkelser under 9,5 mm må du påføre et lag med flislim eller ekstra monteringslim under flis i tile inserten.

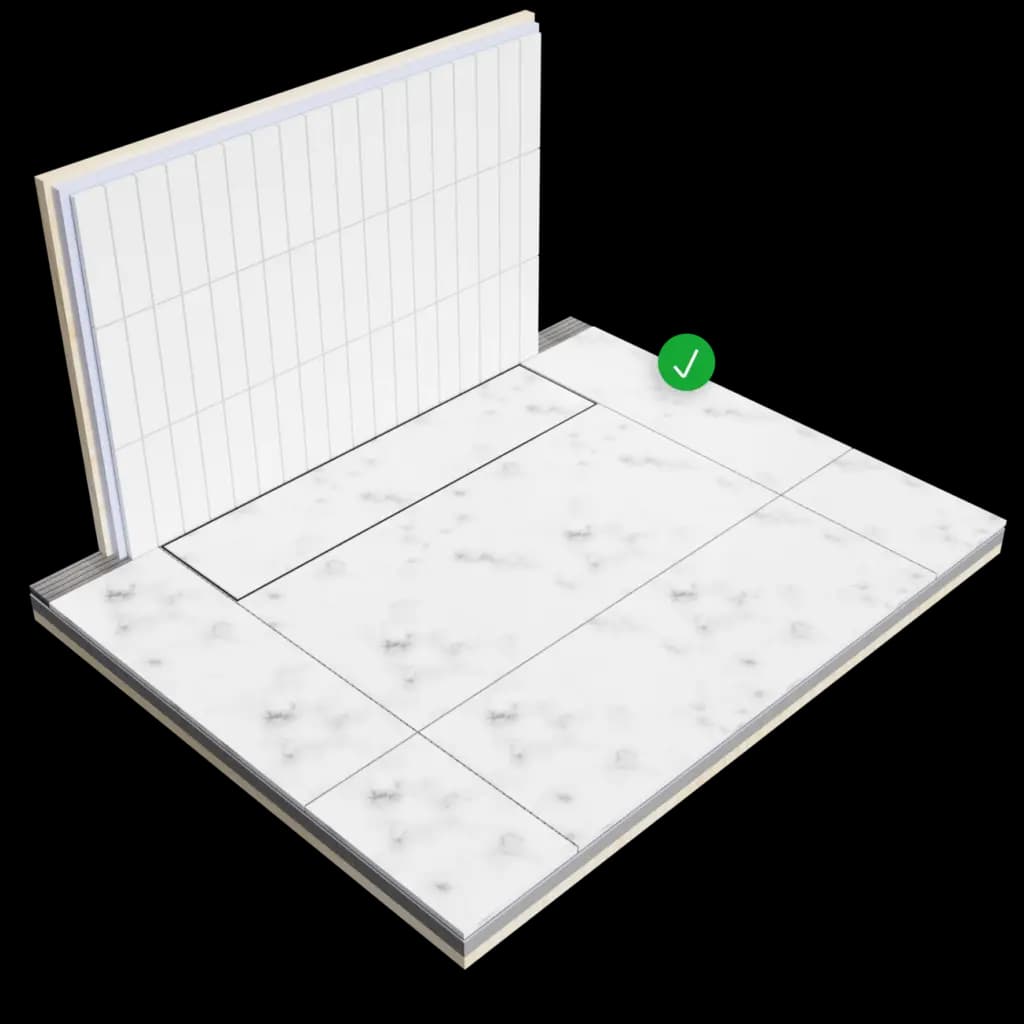

Fug flisene og installer tile inserten

Fug flisene rundt slukrennen. Rengjør rennen og plasser den flislagte tile inserten i rennen. Du har nå installert slukrennen!

Slukrenne med Rist

Med rist-varianten leveres en ferdig produsert rist som monteres i rennen etter flislegging.

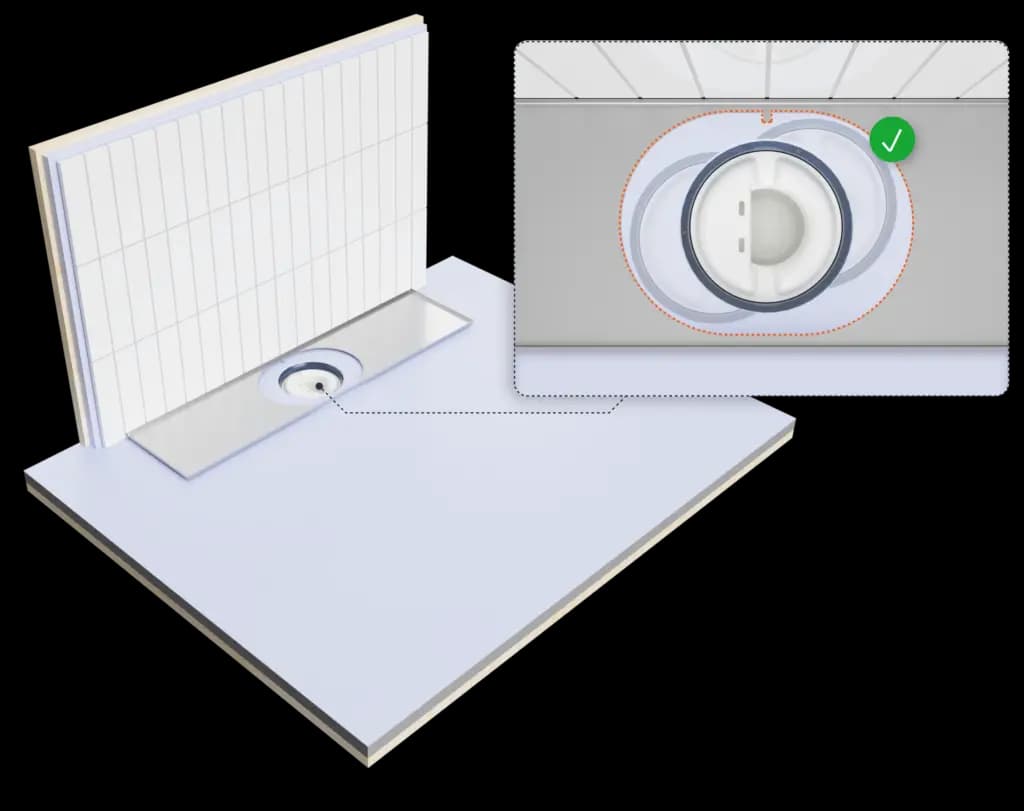

Plasser slukrennen

Plasser rennen over gulvsluket slik at du kan planlegge flisleggingen av gulvet. Kontroller at vannlåsen kan frigjøres. Ved vegg-nær installasjon, plasser rennen etter flislegging av vegg.

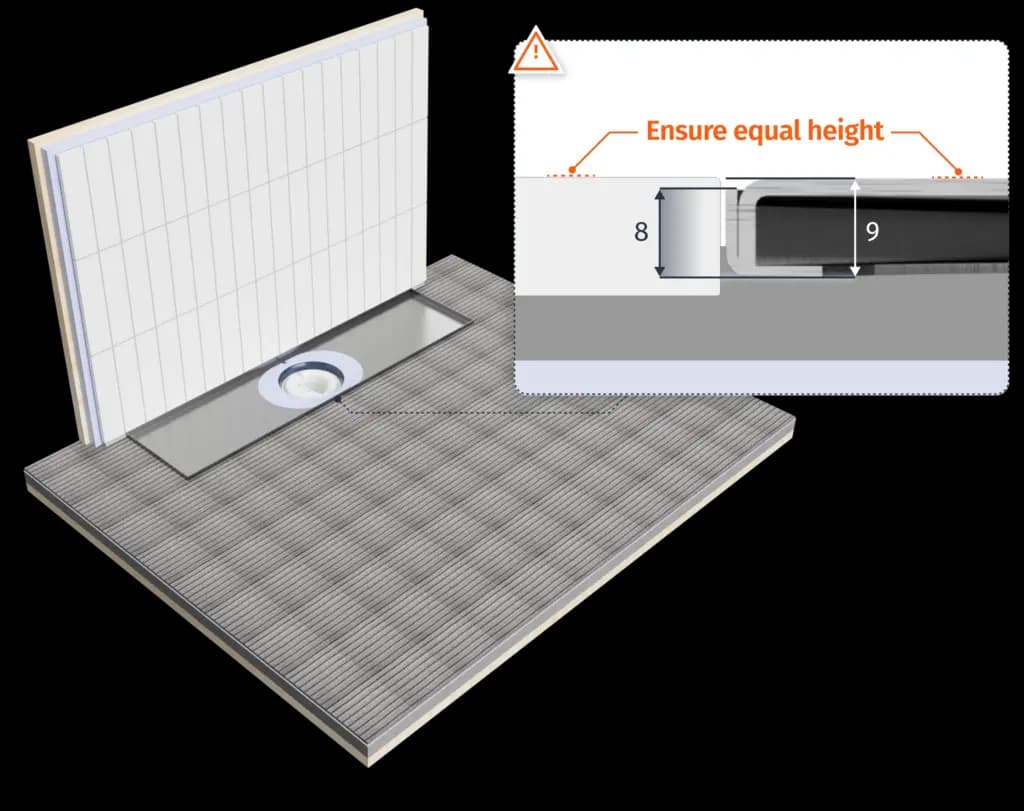

Påfør flislim og fest rennen

Påfør flislim og fest rennen i ønsket plassering. Rennen må plasseres i en høyde som tilsvarer 1 mm lavere enn flisgulvet. Slukrennen bygger totalt 9 mm, mens rennen bygger 8 mm.

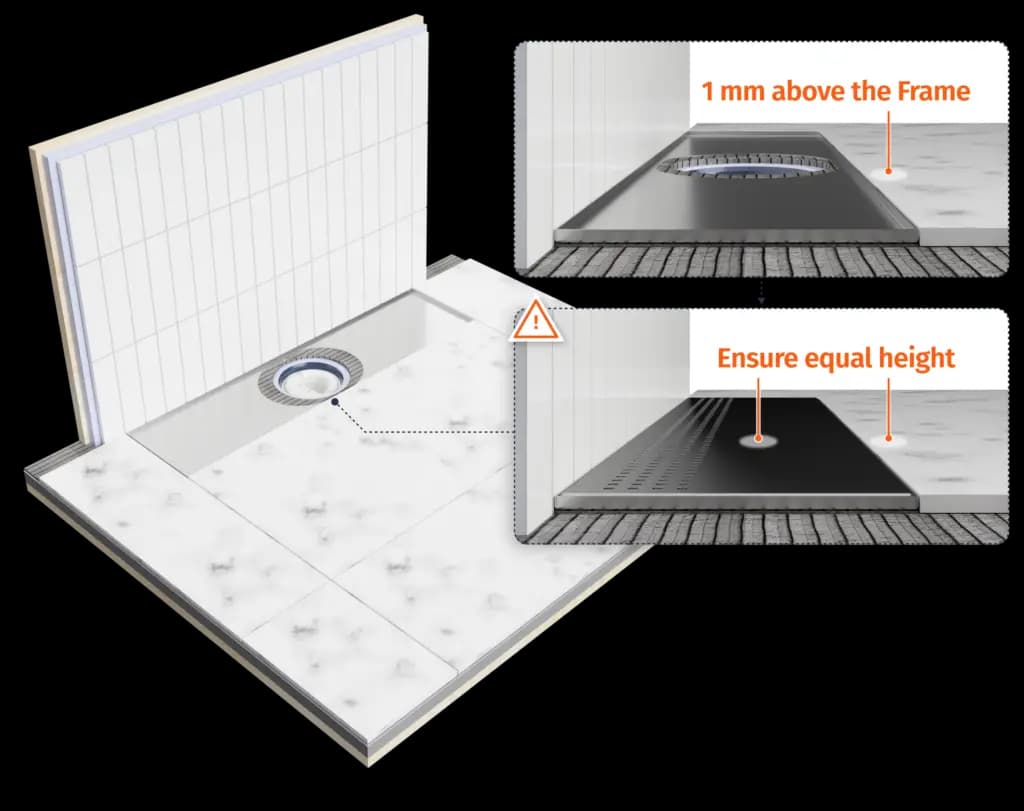

Legg gulvflisene rundt rennen

Legg gulvflisene rundt rennen. Flisene legges 1 mm over rennen, i samme høyde som risten.

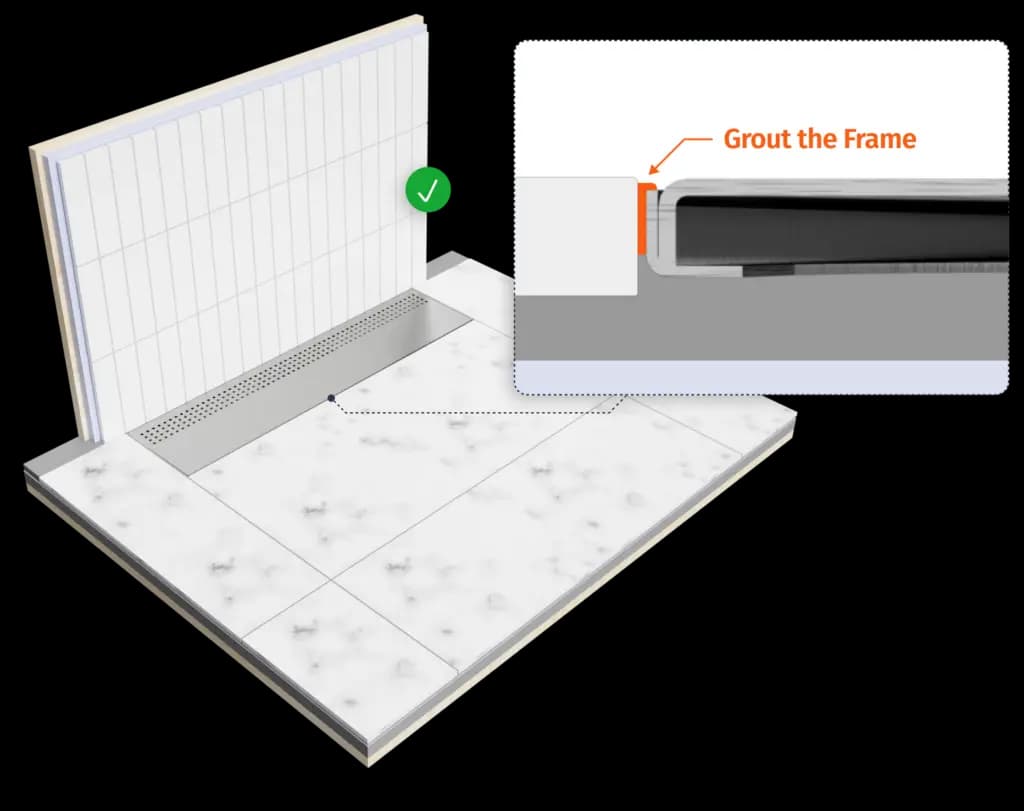

Fug flisene og installer risten

Fug flisene rundt slukrennen, inkludert over kantene. Etter herding rengjør du rennen, fjerner beskyttelsesfolien på risten og plasserer den i rennen.

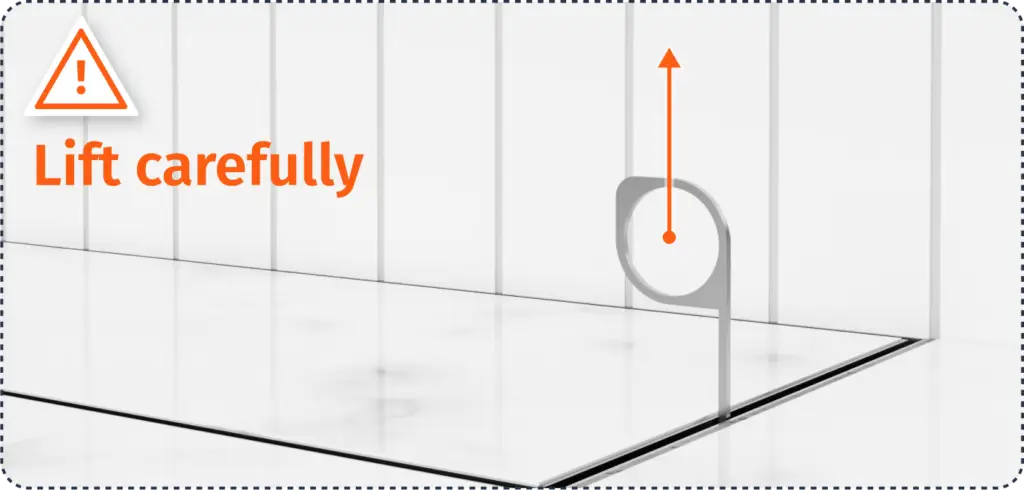

Rengjøring av slukrennen

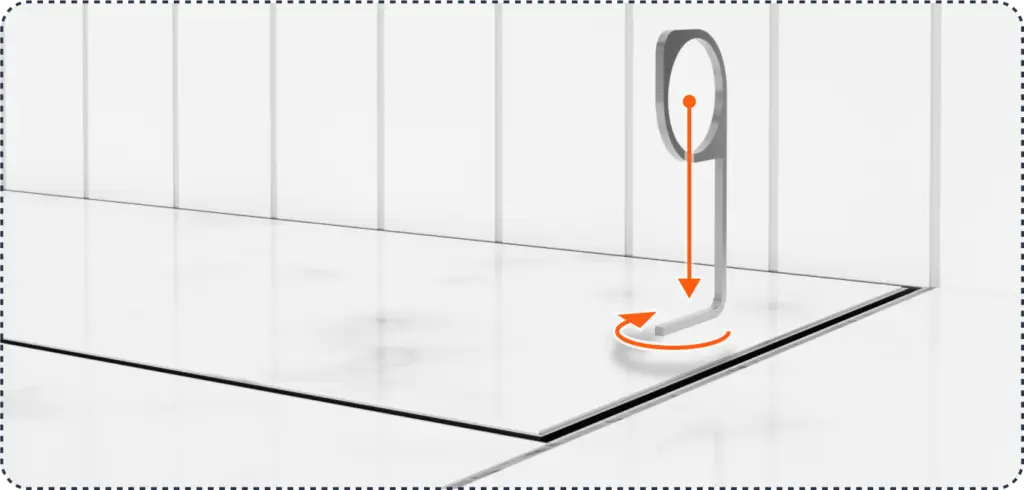

Løft risten og legg den til siden. For tile insert-varianten benyttes det medfølgende rist-verktøyet til løfting. Spyl slukrennen med dusjen og fjern smuss.
