En enkel, rask & sikker installasjon
Last ned ressurser
Hvis du har behov for dokumentasjon eller underlag til prosjektering, så kan du laste ned monteringsanvisning med produktdokumentasjon, BIM-modeller i ulike format, eller produktsertifikatet til Slidedrain Model 1. Bare trykk på nedlastningsknappene.
Installasjon av Model 1 på 6 steg
Installasjon i trebjelkelag og påstøp: Steg 1-6
For ytterligere beskrivelser av gulvkonstruksjonen refereres det til BVN 42.110 – Montering av gulvsluk i trebjelkelag, og byggtekniske forskrifter.
Installasjon i støpt dekke: Steg 2-6
For steg 1 refereres det til instrukser i BVN 42.112 – Montering av gulvsluk i tunge konstruksjoner, og byggtekniske forskrifter.

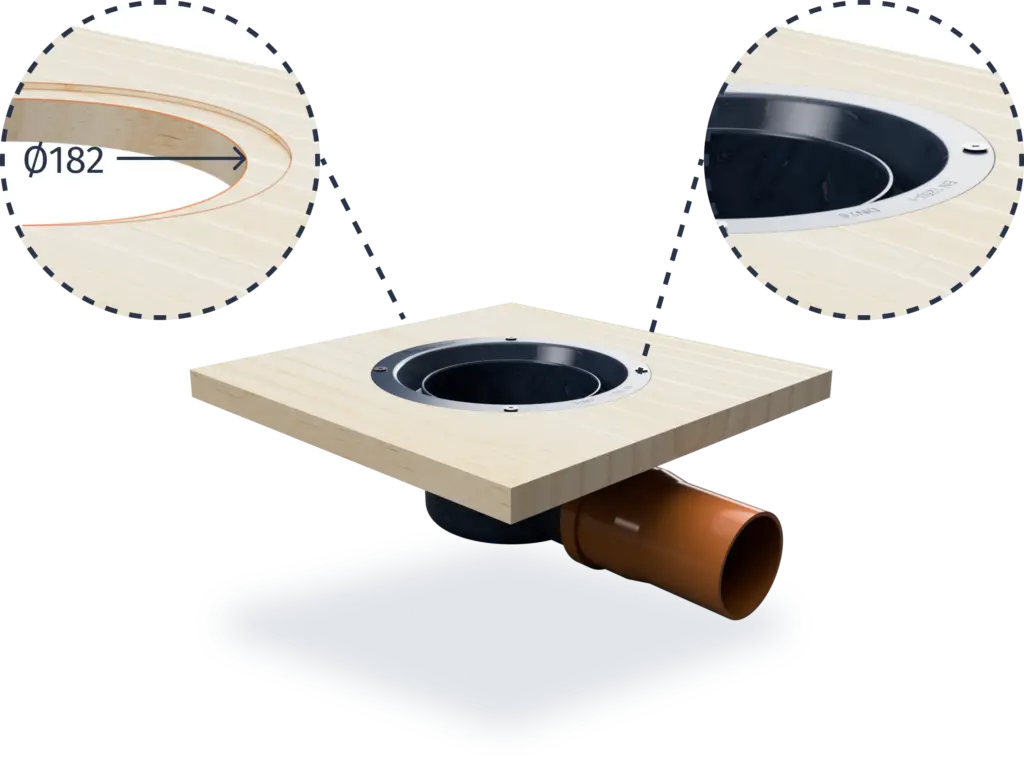

Steg 1: Installer Slukpotta.
- Lag en Ø182 mm hull i sponplaten, eller bygg en ramme med trebjelkelaget. Hvis du har støpt dekke; sørg for at slukpotta står støtt og i riktig høyde. Monteringsverkøyet kan benyttes som vater. Dersom du har en hullfres, så er flensen på slukpotta designet for å passe i et Ø215 mm nedfreset spor.
- Plasser slukpotta i hullet og koble utløpet på avløpsrøret i gulvet.
- Skru potta fast med rustfrie skruer med forsenket hode.
- Dersom du har Monteringsverktøyet; plasser det på Slukpotta og kontoller at den er installert i vater. La Monteringsverktøyet stå igjen til personen som skal legge gulvstøpen.
- Lag en Ø182 mm hull i sponplaten, eller bygg en ramme med trebjelkelaget. Hvis du har støpt dekke; sørg for at slukpotta står støtt og i riktig høyde. Monteringsverkøyet kan benyttes som vater. Dersom du har en hullfres, så er flensen på slukpotta designet for å passe i et Ø215 mm nedfreset spor.
- Plasser slukpotta i hullet og koble utløpet på avløpsrøret i gulvet.
- Skru potta fast med rustfrie skruer med forsenket hode.
- Dersom du har Monteringsverktøyet; plasser det på Slukpotta og kontoller at den er installert i vater. La Monteringsverktøyet stå igjen til personen som skal legge gulvstøpen.

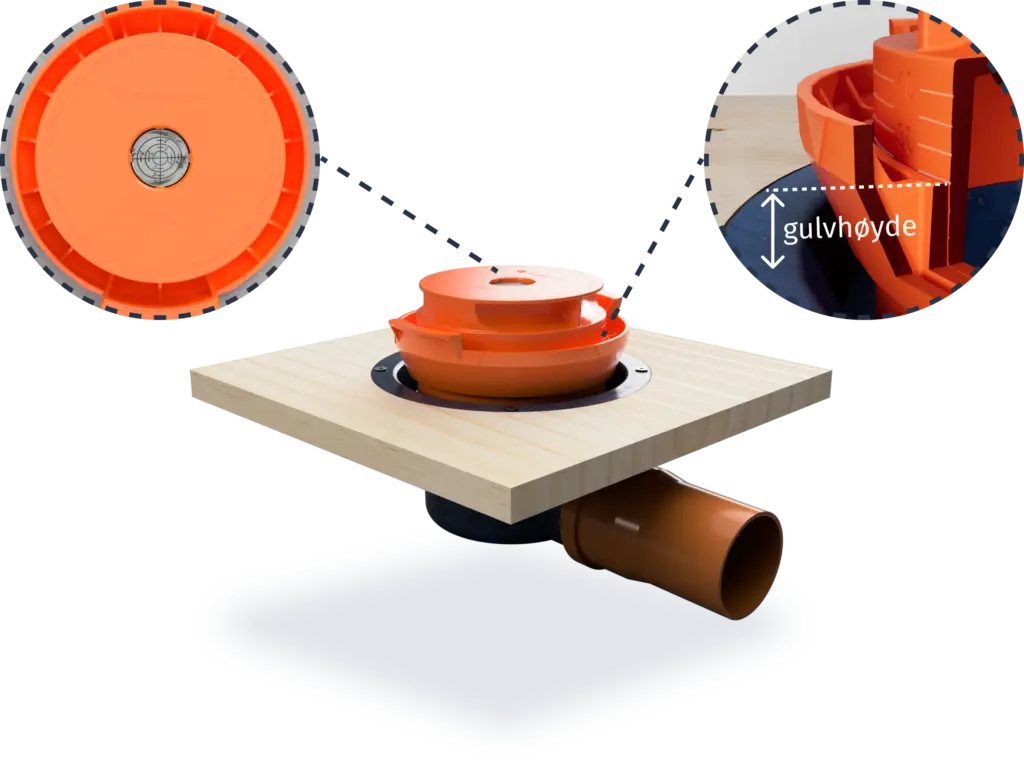

Steg 2: Still inn Monteringsverktøyet.
- Plasser Monteringsverktøyet på Slukpotta og kontroller at det står i vater.
- Still den ytre forskalingsringen inn til ønsket gulvhøyde, ved hjelp av måleskalaen på sidene. Måleskalaen måler fra flensen av Slukpotta og opp. Dvs. 0 mm er ved flensen, og 40 mm er 40 mm støp over flensen.
Sørg for at forskalingsringen står rett i forhold til alle målestrekene rundt verktøyet.
- Gjerne påfør litt silikon på verktøyet, der støpen vil være i kontakt, så er du helt sikker på at Monteringsverktøyet enkelt løsner fra gulvstøpen.
- Plasser Monteringsverktøyet på Slukpotta og kontroller at det står i vater.
- Still den ytre forskalingsringen inn til ønsket gulvhøyde, ved hjelp av måleskalaen på sidene. Måleskalaen måler fra flensen av Slukpotta og opp. Dvs. 0 mm er ved flensen, og 40 mm er 40 mm støp over flensen. Sørg for at forskalingsringen står rett i forhold til alle målestrekene rundt verktøyet.
- Gjerne påfør litt silikon på verktøyet, der støpen vil være i kontakt, så er du helt sikker på at Monteringsverktøyet enkelt løsner fra gulvstøpen.

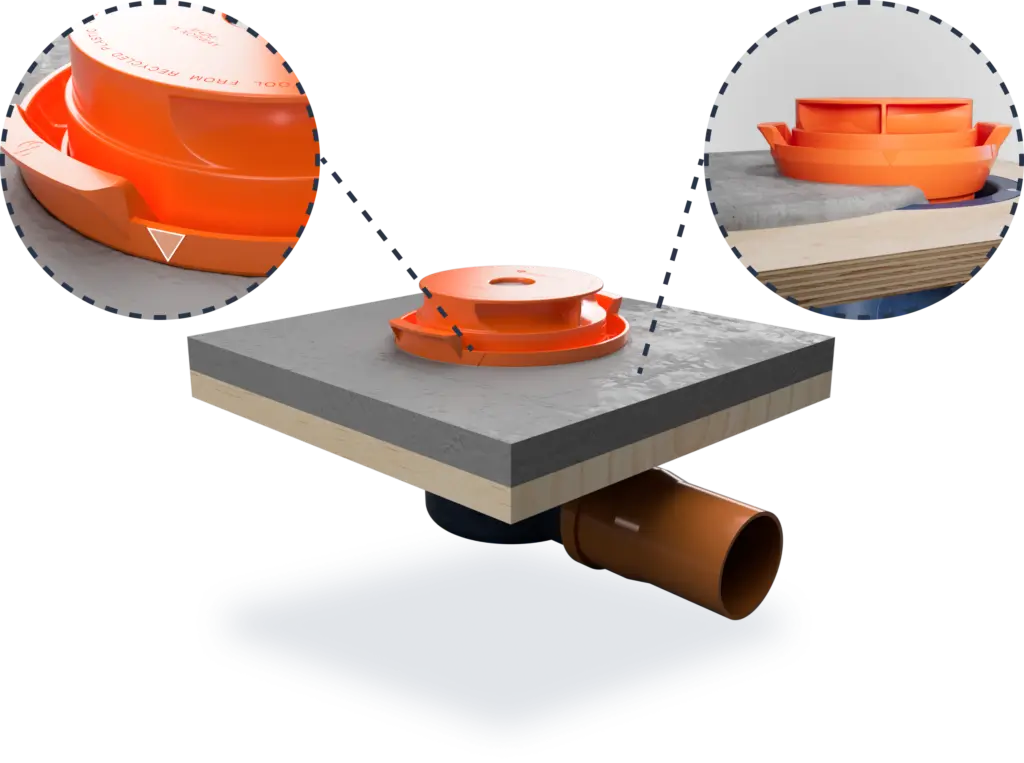

Steg 3: Støp gulvet.
- Legg gulvstøpen mens verktøyet fortsatt er plassert på Slukpotta, ferdig innstilt til ønsket gulvhøyde.
- Fyll på med støpemasse helt til gulvet er på linje med kanten som er markert med piler. Da matcher gulvhøyde fra flens og opp med ønsket innstilt høyde.
- La Monteringsverktøyet stå i ro helt til støpen har herdet ferdig.
- Legg gulvstøpen mens verktøyet fortsatt er plassert på Slukpotta, ferdig innstilt til ønsket gulvhøyde.
- Fyll på med støpemasse helt til gulvet er på linje med kanten som er markert med piler. Da matcher gulvhøyde fra flens og opp med ønsket innstilt høyde.
- La Monteringsverktøyet stå i ro helt til støpen har herdet ferdig.

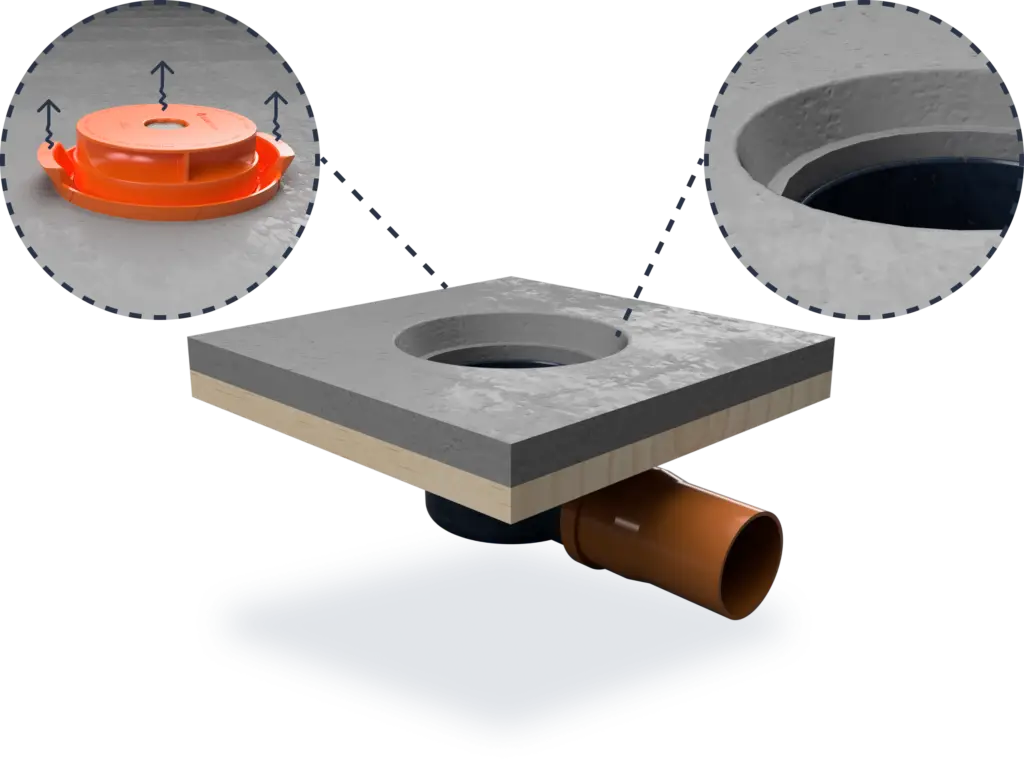

Steg 4: Ta vekk Monteringsverktøyet.
- Kontroller at gulvstøpen er herdet, i henhold til leverandørens brukerveileninger.
- Ta vekk Monteringsverktøyet fra gulvstøpen. For å løsne den enkelt lønner det seg å først vrikke litt på forskalingsringen, og så ta av den. Deretter, kan du gjøre det samme med kjernen til Monteringsverktøyet.
- Fjern smuss som ligger igjen, og rund av kantene på støpen dersom de er skarpe.
- Kontroller at gulvstøpen er herdet, i henhold til leverandørens brukerveileninger.
- Ta vekk Monteringsverktøyet fra gulvstøpen. For å løsne den enkelt lønner det seg å først vrikke litt på forskalingsringen, og så ta av den. Deretter, kan du gjøre det samme med kjernen til Monteringsverktøyet.
- Fjern smuss som ligger igjen, og rund av kantene på støpen litt dersom de er skarpe.

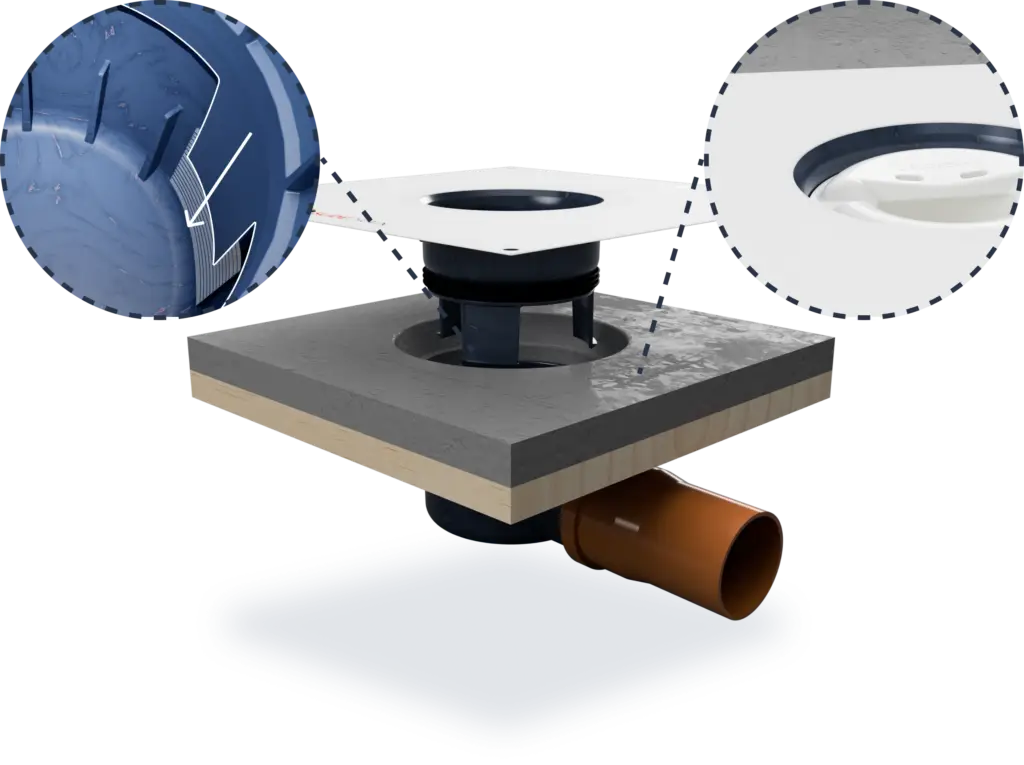

Steg 5: Skyv Slukoverdelen ned i Slukpotta.
- Ta ut vannlåsen fra Slukoverdelen og legg den til sides.
- Sjekk at veggene i slukpotta er frie for smuss.
- Smør leppepakningen på Slukoverdelen med silikon eller liknende smøremidler.
- Styr snapp-låsene på Slukoverdelen inn mot matchende mot-snaps i slukpotta, og dytt ned helt til Slukoverdelen går i flukt med gulvet.
- Kontroller at Slukoverdelen sitter festet med snap-låsene.
NB! Snap-låsene lar seg ikke demontere etter de går i lås!
- Ta ut vannlåsen fra Slukoverdelen og legg den til sides.
- Sjekk at veggene i slukpotta er frie for smuss.
- Smør leppepakningen på Slukoverdelen med silikon eller liknende smøremidler.
- Styr snapp-låsene på Slukoverdelen inn mot matchende mot-snaps i slukpotta, og dytt ned helt til Slukoverdelen går i flukt med gulvet.
- Kontroller at Slukoverdelen sitter festet med snap-låsene.
NB! Snap-låsene lar seg ikke demontere etter de går i lås!
Steg 6: Stryk ut slukmansjetten vått-i-vått
- Brett slukmansjetten inn mot midten av innløpet.
- Påfør smøremembran på gulvet, under slukmansjetten, i henhold til leverandørens anvisninger. Se egen info om kompatibilitet nedenfor.
- Stryk slukmansjetten ut over den våte smøremembranen. Sørg for at duken ligger jevnt, uten krøll.
- Påfør et nytt lag med smøremembran på oversiden av slukmansjetten, i henhold til leverandørens anvisninger. Sørg for at hele duken blir mettet med membran. Pass på at innløpet til sluket ikke har membran-søl på seg, slik at vannlåsen kan installeres.
- Installer vannlåsen ved å først fukte o-ringen, og så dytte den ned i Slukoverdelen.
- Brett slukmansjetten inn mot midten av innløpet.
- Påfør smøremembran på gulvet, under slukmansjetten, i henhold til leverandørens anvisninger. Se egen info om kompatibilitet nedenfor.
- Stryk slukmansjetten ut over den våte smøremembranen. Sørg for at duken ligger jevnt, uten krøll.
- Påfør et nytt lag med smøremembran på oversiden av slukmansjetten, i henhold til leverandørens anvisninger. Sørg for at hele duken blir mettet med membran. Pass på at innløpet til sluket ikke har membran-søl på seg, slik at vannlåsen kan installeres.
- Installer vannlåsen ved å først fukte o-ringen, og så dytte den ned i Slukoverdelen.
Hva slags membran passer til slukmansjetten?
I linken under er en liste over godkjente påstrykningsmembraner.
På listen finner du blant annet membraner fra Ardex, Mapei, Saniflex, Ultipro, Weber og Bostik.
Slidedrain Model 1 er produktsertifisert i henhold til NS-EN 12531-1, med spesifisert fabrikkmontert slukmansjett.
Dette betyr at produktet – inkludert slukmansjetten – kan brukes med påstrykningsmembraner som er godkjent i henhold til norske byggeforskrifter.
Rengjøring av vannlås
Vannlåsen til sluket har en klassisk design, bestående av to deler; en overdel, og en underdel. Du bør rense vannlås og sluk hvert halvår, eller ved behov. For rengjøring av vannlåsen, følg de fire stegene under.
- Løsne vannlåsen fra sluket ved å dra i håndtakes merket med “Pull”.
- Del vannlåsen i to ved å klemme sammen de to stiplede områdene på underdelen, og dra over- og underdelen fra hverandre.
- Spyl delene til vannlåsen med vann for å fjerne smuss. Benytt en børste der smusset sitter godt fast.
- Monter vannlåsen igjen ved å dytte de to delene sammen til du hører et klikk. Fukt pakningen og dytt hele vannlåsen ned i sluket igjen.
Vannlåsen til sluket har en klassisk design, bestående av to deler; en overdel, og en underdel. Du bør rense vannlås og sluk hvert halvår, eller ved behov. For rengjøring av vannlåsen, følg de fire stegene under.
- Løsne vannlåsen fra sluket ved å dra i håndtakes merket med “Pull”.
- Del vannlåsen i to ved å klemme sammen de to stiplede områdene på underdelen, og dra over- og underdelen fra hverandre.
- Spyl delene til vannlåsen med vann for å fjerne smuss. Benytt en børste der smusset sitter godt fast.
- Monter vannlåsen igjen ved å dytte de to delene sammen til du hører et klikk. Fukt pakningen og dytt hele vannlåsen ned i sluket igjen.
Vedlikehold av Model 1
Monteringsverktøy.
Monteringsverktøyet er gjenbrukbart, men du må rense det godt mellom bruk for å oppnå optimalt resultat. Vask av smuss med vann og pirk bort rester med en skrutrekker eller lignende.
Slukoverdel med mansjett.
Slukoverdelen bør spyles ved behov, og holdes fri for smuss og elementer som kan blokkere dreneringen til vannet. For info om vedlikehold av vannlåsen; se egen instruks.
Slukpotte med Ø75 mm utløp.
Slukpotta bør spyles ved behov, og holdes fri for smuss og elementer som kan blokkere dreneringen til vannet.
